AD9361驱动：ZYNQ PL端纯逻辑控制信号收发，PS端初始化AD9361

Dec 26, 2024

驱动介绍 #

AD9361通常搭配ZYNQ系列芯片使用，本驱动也是针对ZYNQ芯片对AD9361系列（包含AD9363、AD9364，后文统称AD9361）初始化以及基带数据收发。对于目前网上AD9361的驱动的资料，主要有两种方案：

方案1：通过PS端初始化并控制数据的收发；
方案2：通过纯PL逻辑初始化并控制数据的收发。

但是方案1的现有资料都是通过PS端通过C语言编程来实现基带信号的收发，而对于大部分基带算法对时间刻度要求严格，仅通过C语言实现基带的收发难以满足很多实际需求，方案2将初始化与基带信号数据收发都集中在纯逻辑端，这样极大的方便了基带信号的发射与接收，但是AD9361初始化流程复杂且繁琐，且需要进行一定的校验才能稳定工作，也会占用过多的逻辑资源，目前测试过多个纯PL控制AD9361，大部分工作稳定性较差，且需要修改配置参数时比较麻烦。

针对现有驱动存在的问题，对ADI提供的驱动进行修改升级，通过PS端对AD9361进行初始化，PL端对ADC与DAC的IQ通路进行读写，经过多个版本迭代升级，本驱动能够稳定工作，测试多次烧录运行都能够正常工作，且在运行时也可以很简单的修改AD9361收发参数，满足大部分通信算法的设计要求，提高开发的效率，帮助开发者专注于基带算法的实现，而不是浪费过多时间在配置驱动上。

本驱动仅添加最核心的AD9361的驱动代码，在不影响系统的稳定性与复杂度的情况下尽量保留了完整的数据接口与控制接口，在Block Design中添加核心的IP与配置代码，引出了关键的收发信号接口，在PS端完善了数据通路，使PL端能够单独的控制数据的收发。对于本驱动，完成移植过程非常简单，只需要修改DDR、引脚约束这几个参数就能完成完整功能的移植。

驱动移植 #

对于ZYNQ7020/ZYNQ7010系列芯片，使用芯片的PS端实现对AD9361初始化，PL端实现基带算法。对于本驱动，提供Vivado 2018.3与Vivado 2021.1两个版本，只需要进行简单的修改（强烈建议使用Vivado 2018.3版本，需要修改的的内容极少），驱动移植的大致流程分为：

修改Block Design的ZYNQ7 Processing System IP中的DDR与少量IO
修改连接AD9361的引脚约束
修改Vitis中的platform

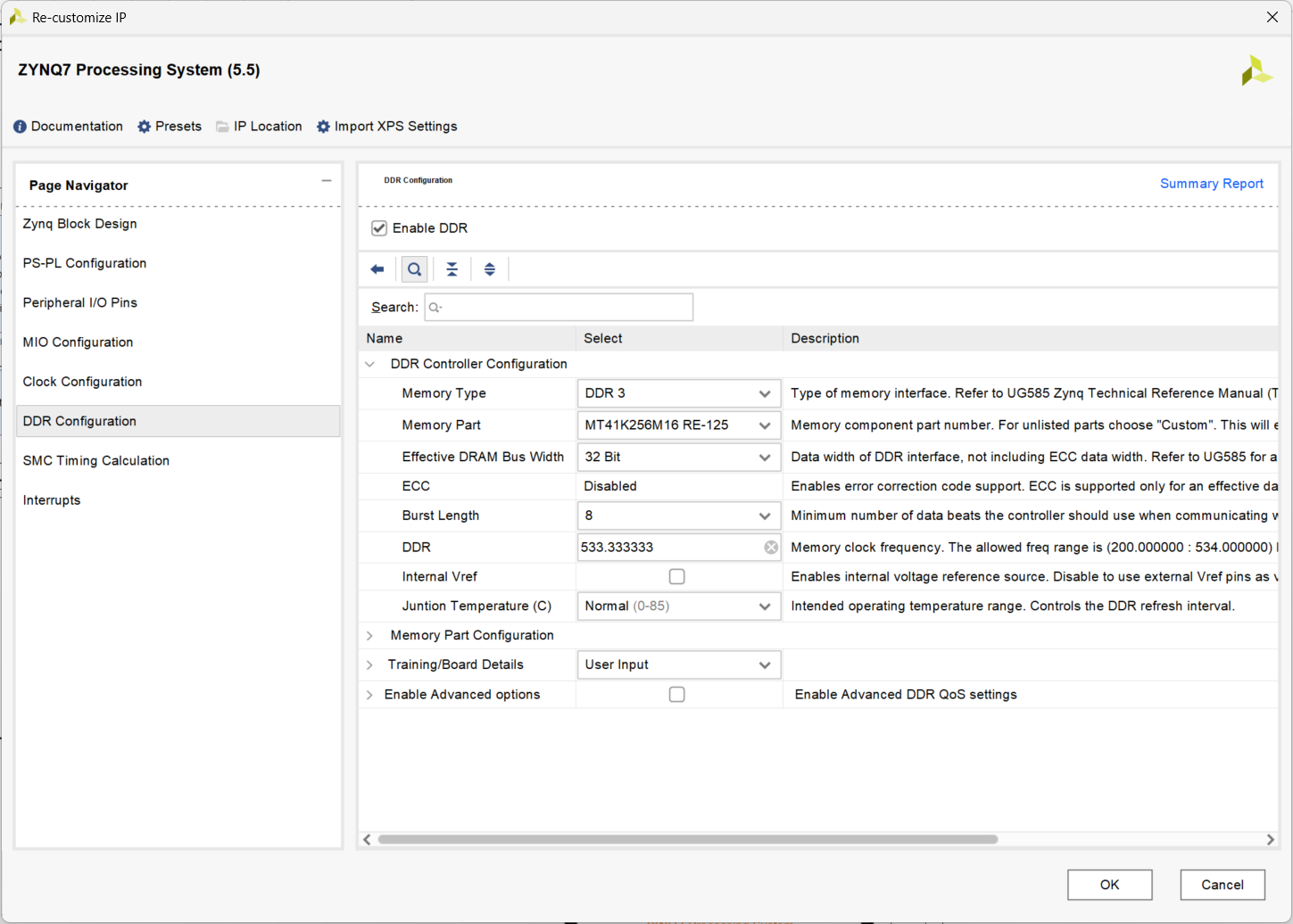

首先进入到Vivavo工程，打开Block Design，点击ZYNQ7 Processing System，进入到ZYNQ核设置框图，进入DDR Configuration，根据自己的板子选择对应的DDR型号，如下图。

驱动中需要使用到少部分IO，本设计仅保留AD9361正常工作时使用到的外设IO，本驱动需要使用到：

SPI
UART

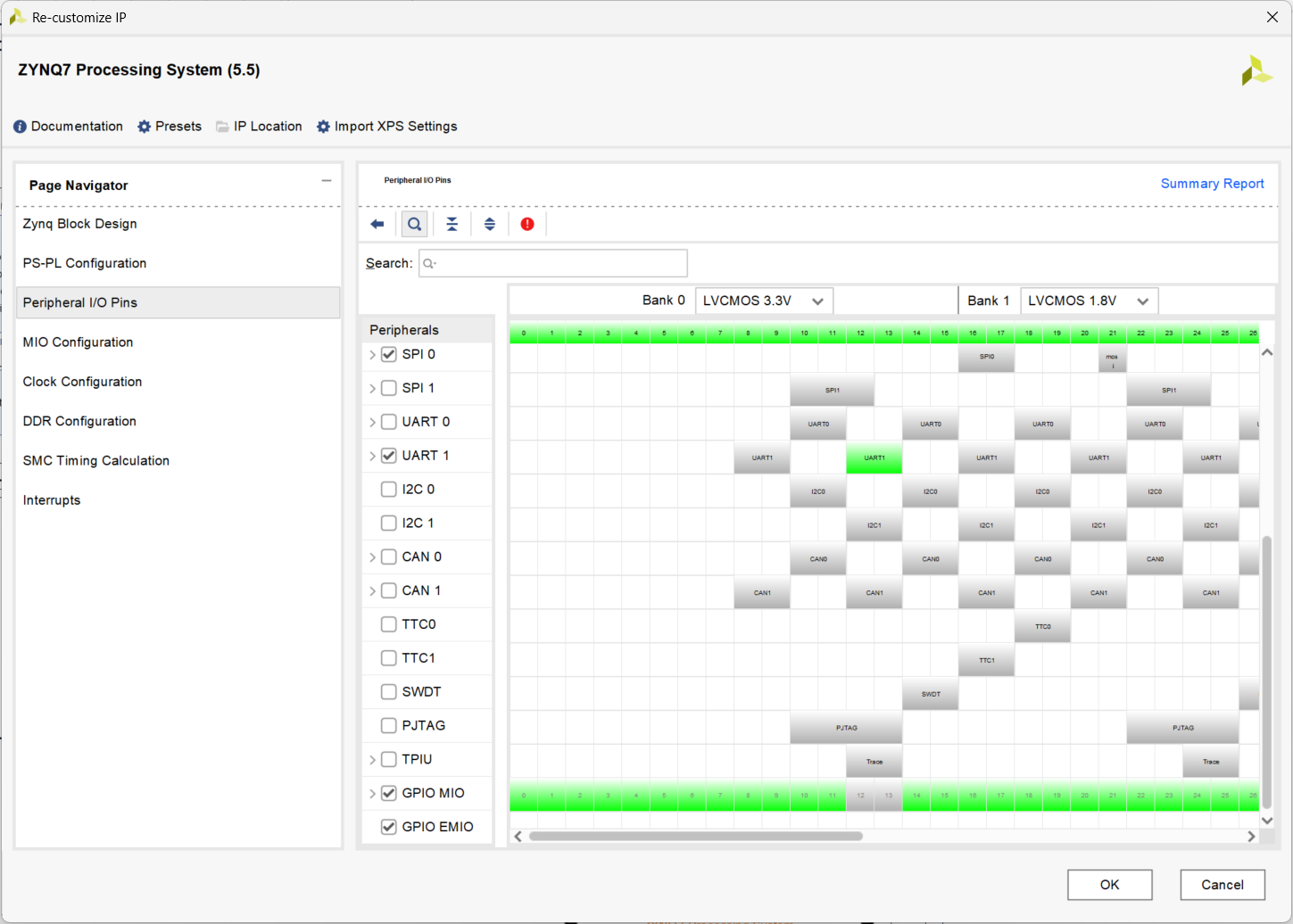

进入到Peripheral I/O Pins，勾选SPI0，调整对应的引脚（点亮对应引脚的框框），勾选UART1，调整对应的引脚。其他参数不做调整，如工程需要使用到其他外设，勾选并调整对应的外设引脚即可。如下图。

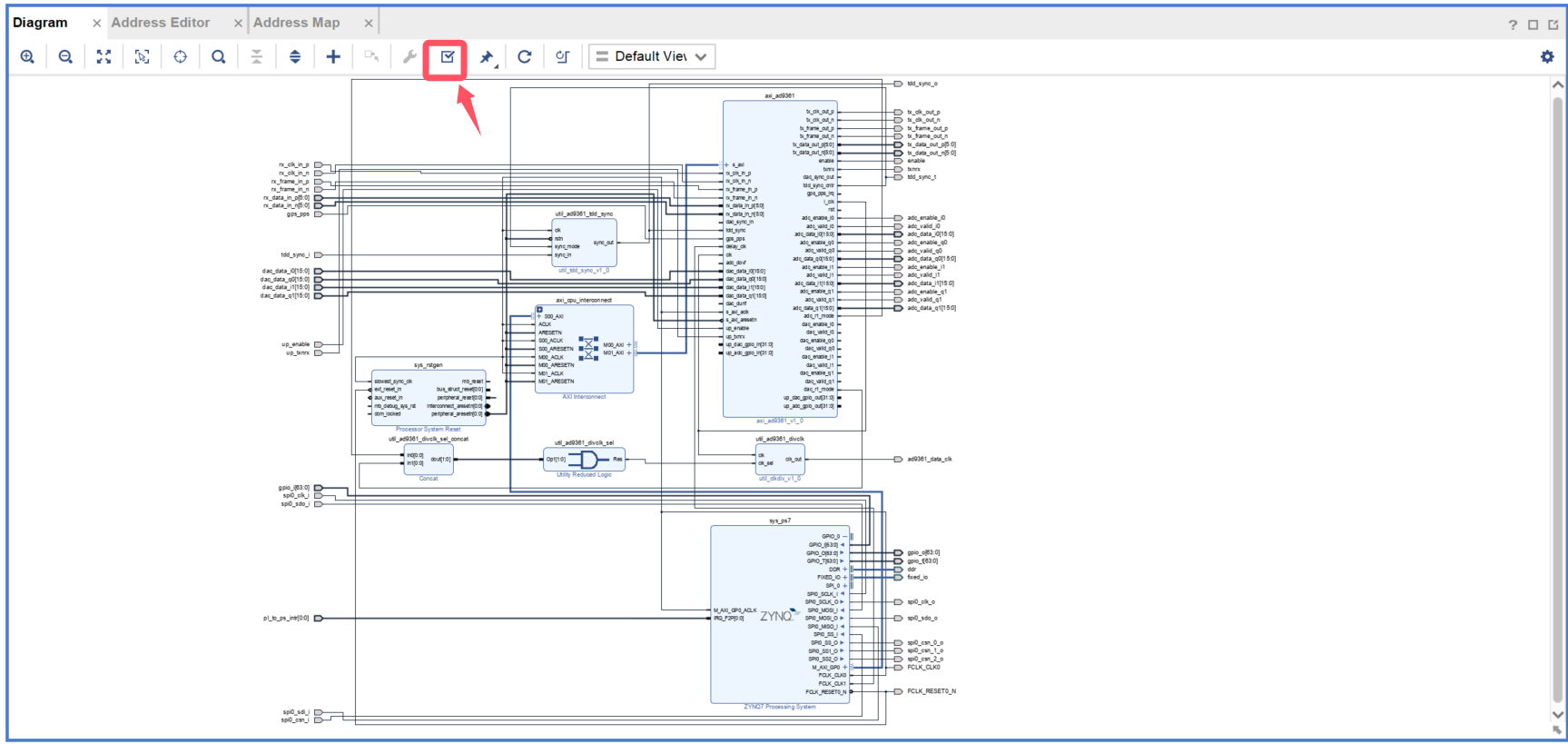

设置好后点击下图标记处Validate Design按钮，

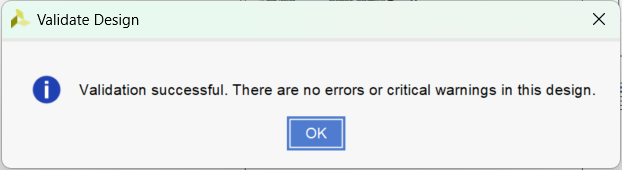

点击运行后出现无错误无警告的提示框如下图。

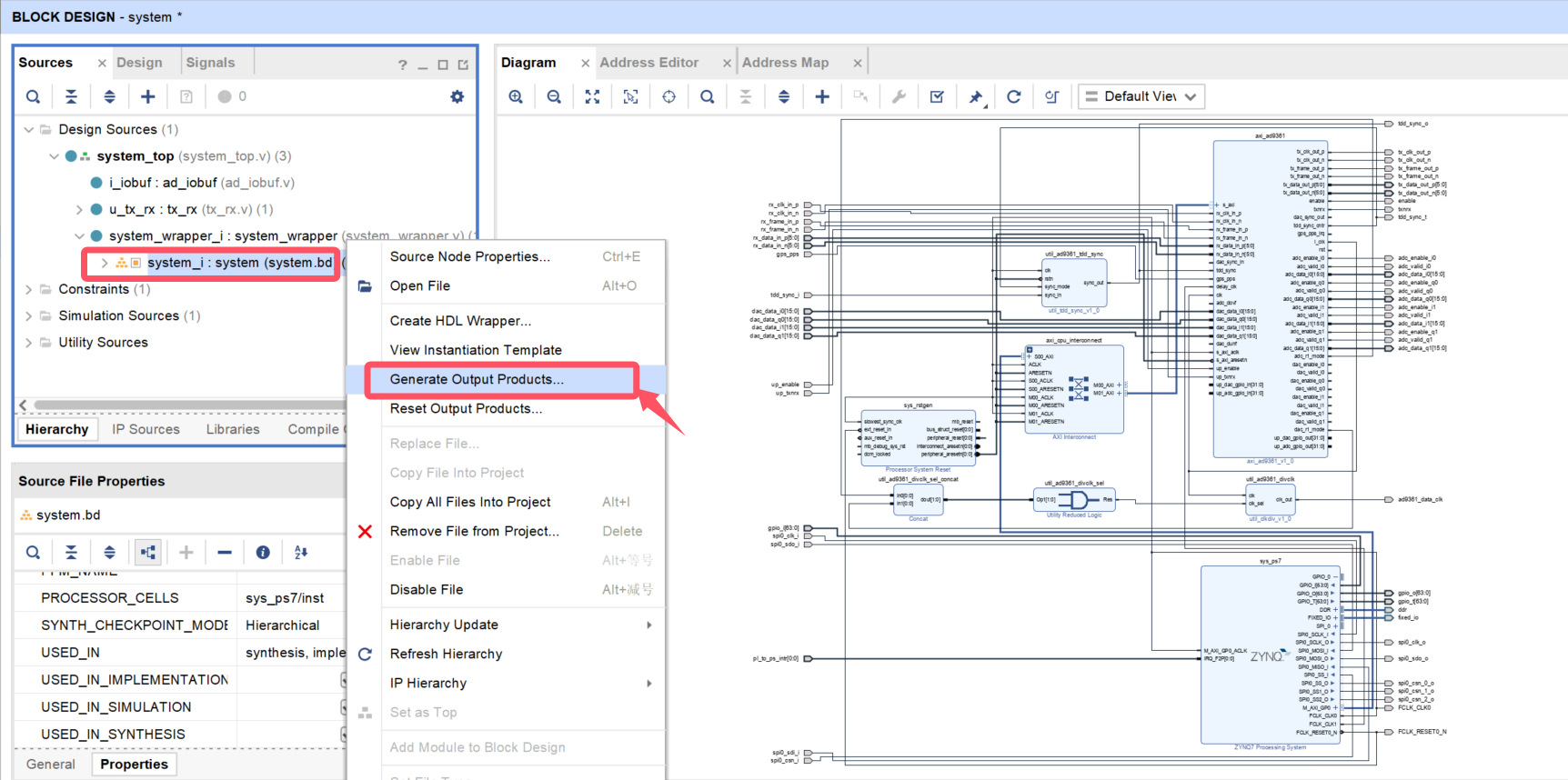

在工程文件下，如下图，右键system后点击Generate Ouput Products，确认运行。

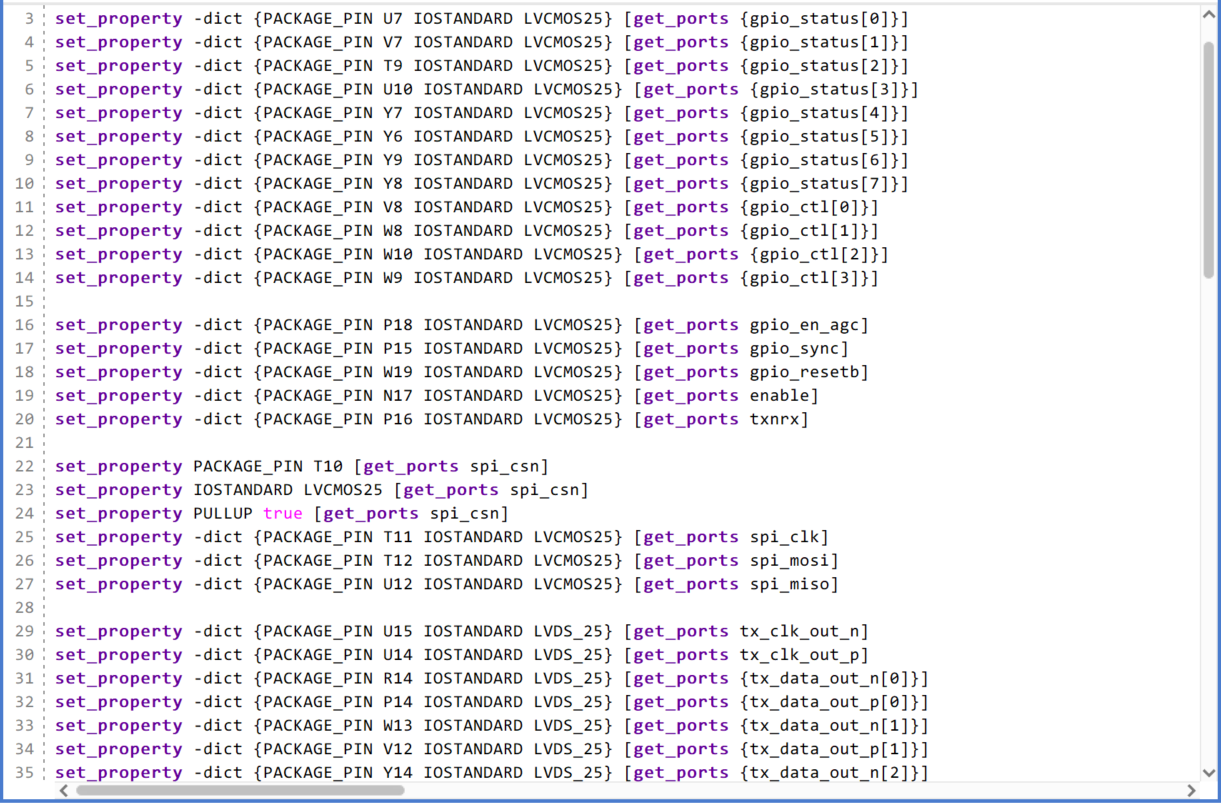

运行完成后，然后修改AD9361的对应的引脚约束，特别注意需要修改的是引脚编号与对应的引脚电平，不要同一个Bank使用不同的电平标准。

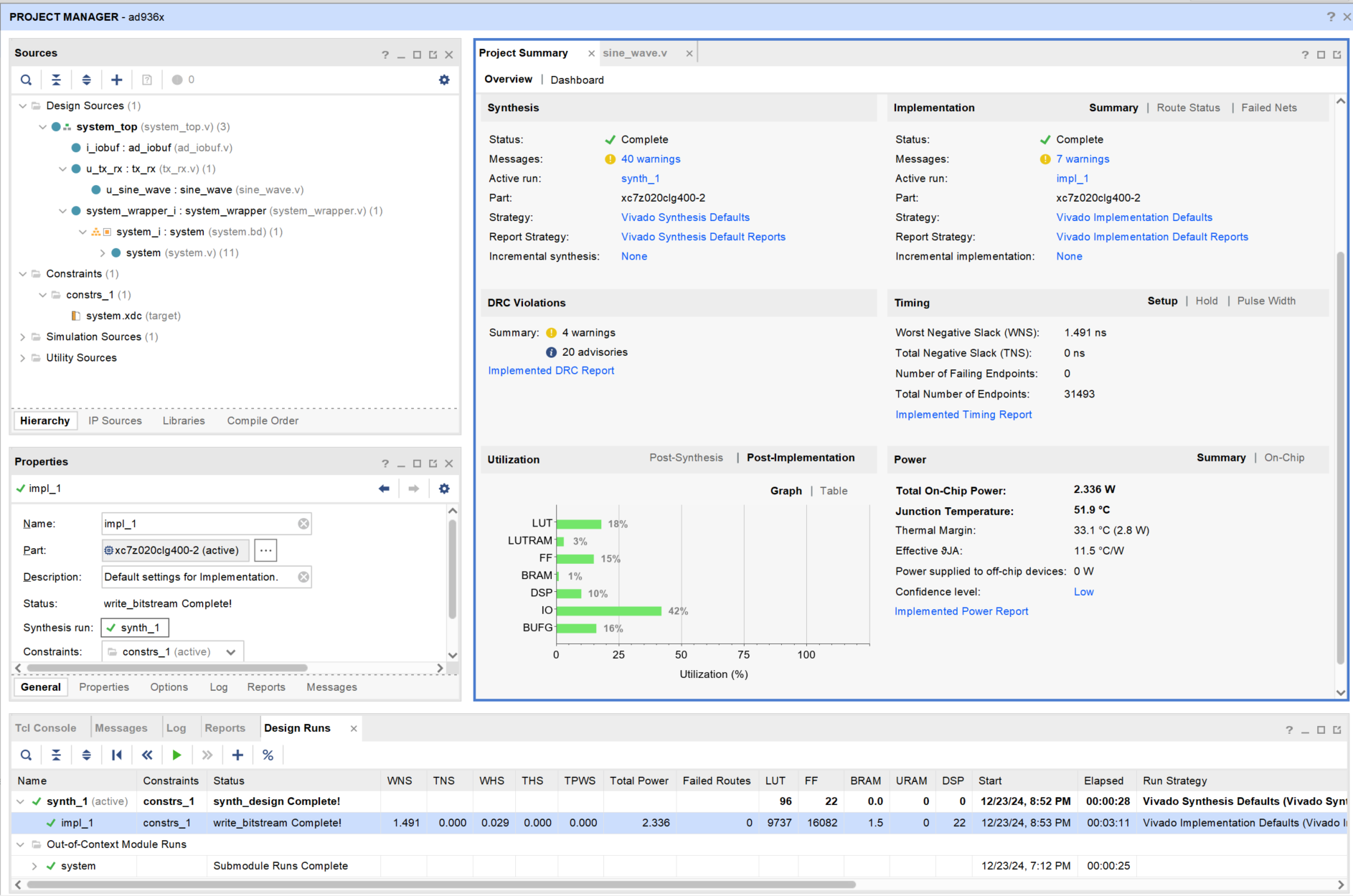

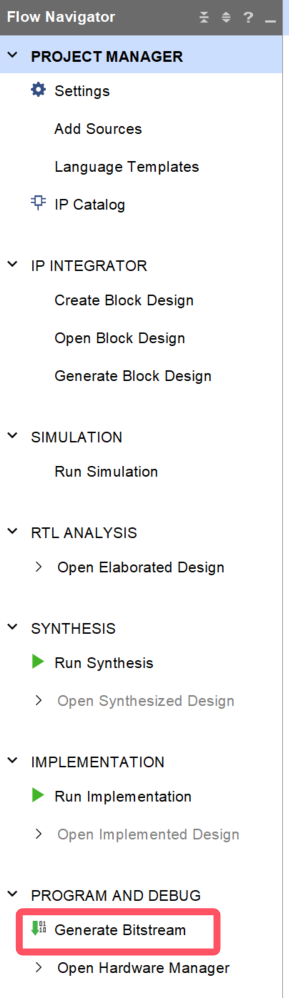

特别注意：在确认DDR、SPI0、UART1、引脚约束设置都无误的情况下，点击Generate Bitstream编译整个工程，如下图。

编译后无报错的情况下，如下图，需要导出硬件描述语言到Vitis或SDK里面。

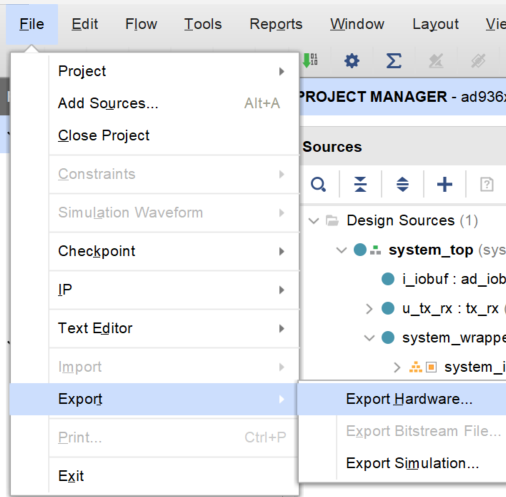

点击Vivado菜单栏处的File-Export-Export Hardware，如下图。

对于Vivado 2018.3版本，使用SDK软件，对于本工程，SDK工程可以直接打开，点击Vivado里面的File-Lanuch SDK直接可以进行测试。

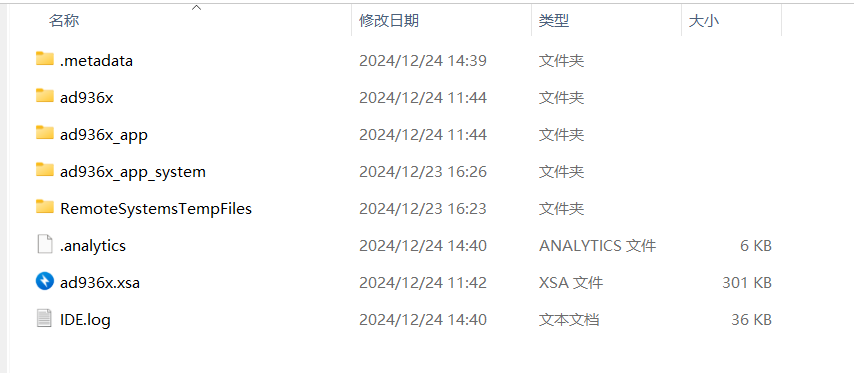

对于Vivado 2021.1版本，使用Vitis软件，注意Vivado与Vitis一定要对应版本使用，不能够跨版本操作，导出后，在Vivado工程目录下面会生成xxx.xsa文件，如下图。

将其复制到上级目录Vitis里面，如下图。

注：嫌修改工程麻烦，可以直接重新快速创建工程，跳转到这查看Vitis创建工程流程

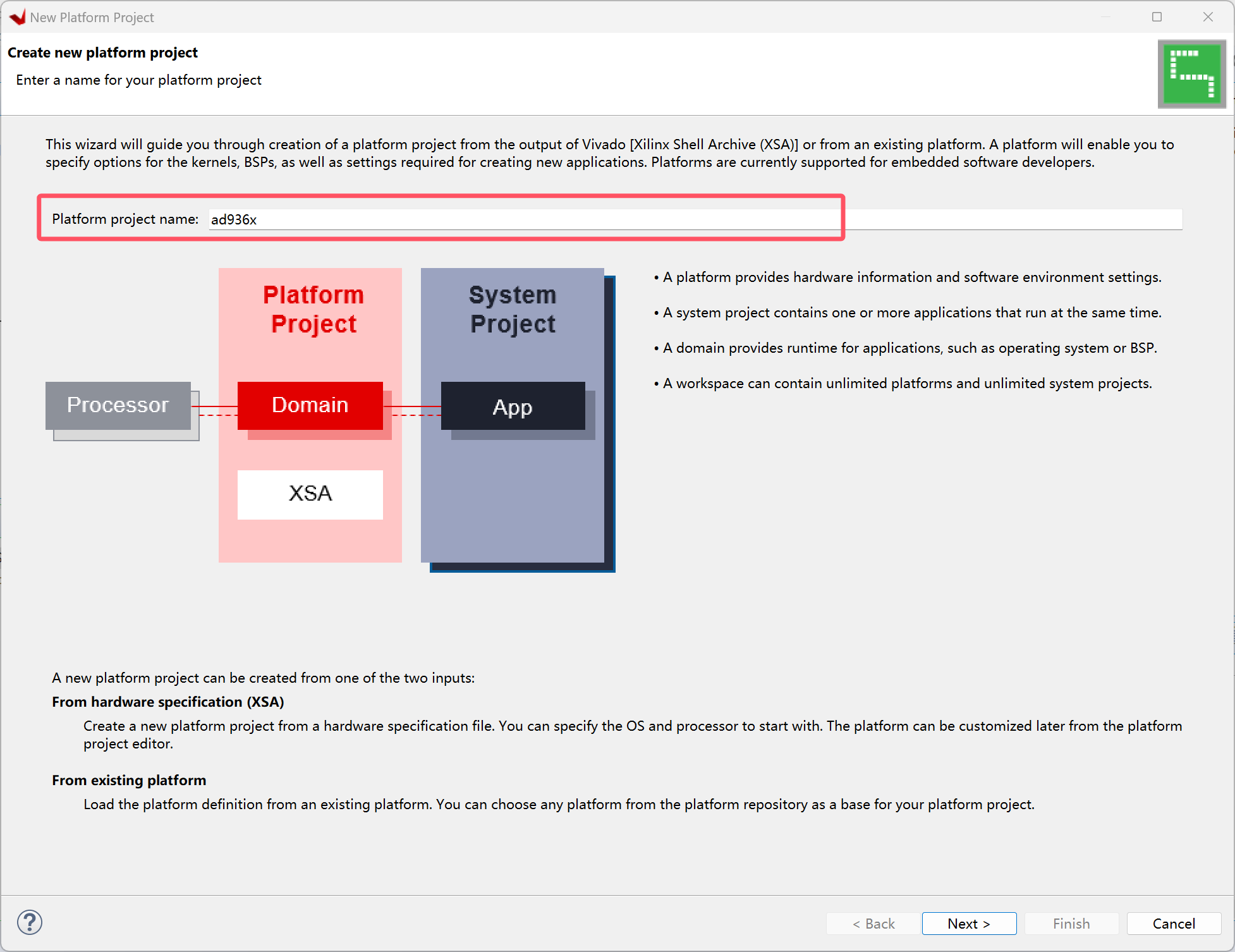

打开Vitis，Workspace选择上图Vitis工程路径，由于Vitis的Platform使用的是绝对路径，所以当工程路径发生变化时，经常出现Platform无效的报错，这个时候最简单的方法是把原来的Platform删掉，重新添加由上文生成的xxx.xsa创建的Platform即可。右键ad936x [Platform]，点击Delete，删除之后，点击Vitis菜单栏中的File-New-Platform Project，Platform project name填写：ad936x，点击next进入下一步，如下图。

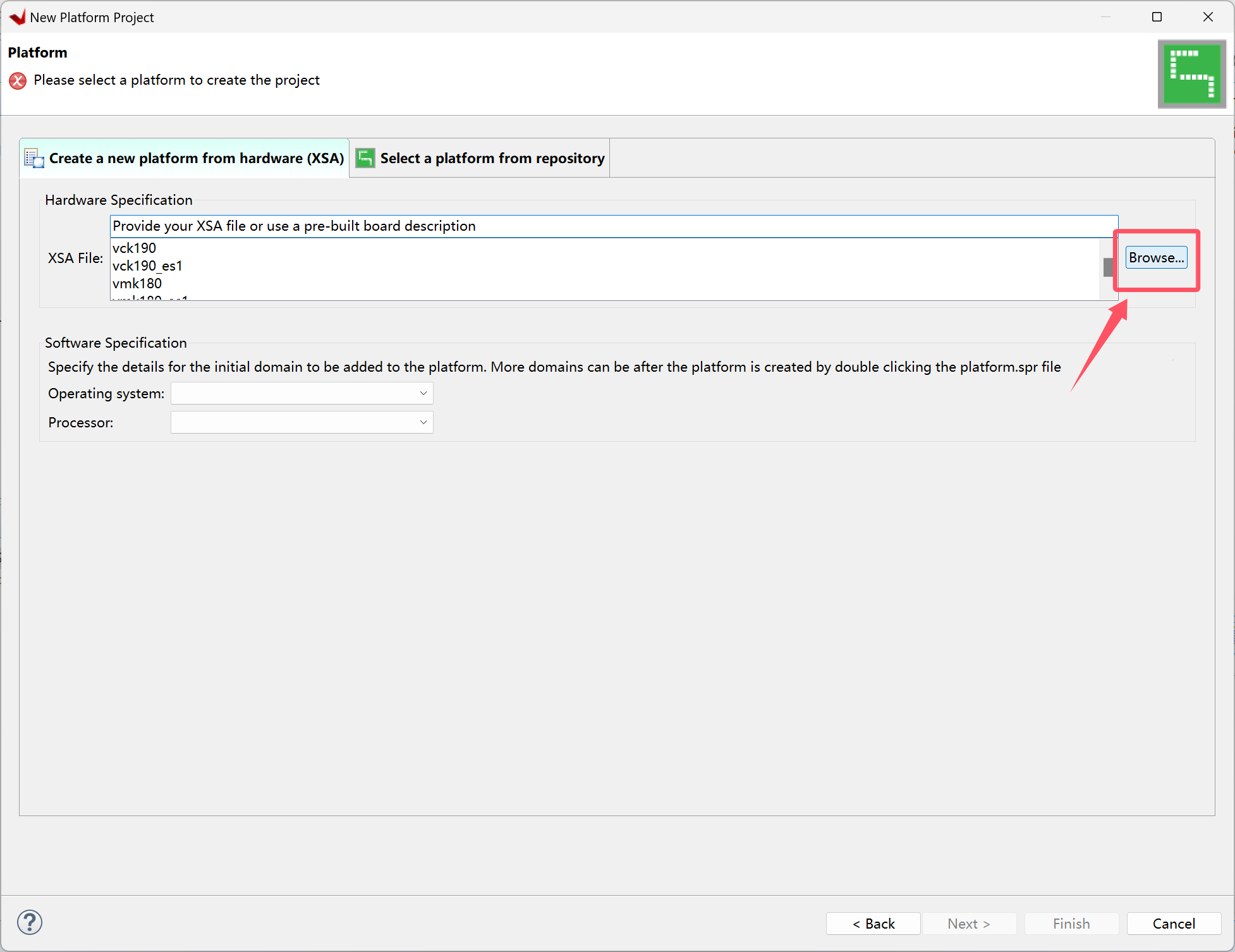

浏览选择Vitis工程目录下的xxx.xsa文件，完成Platform创建，

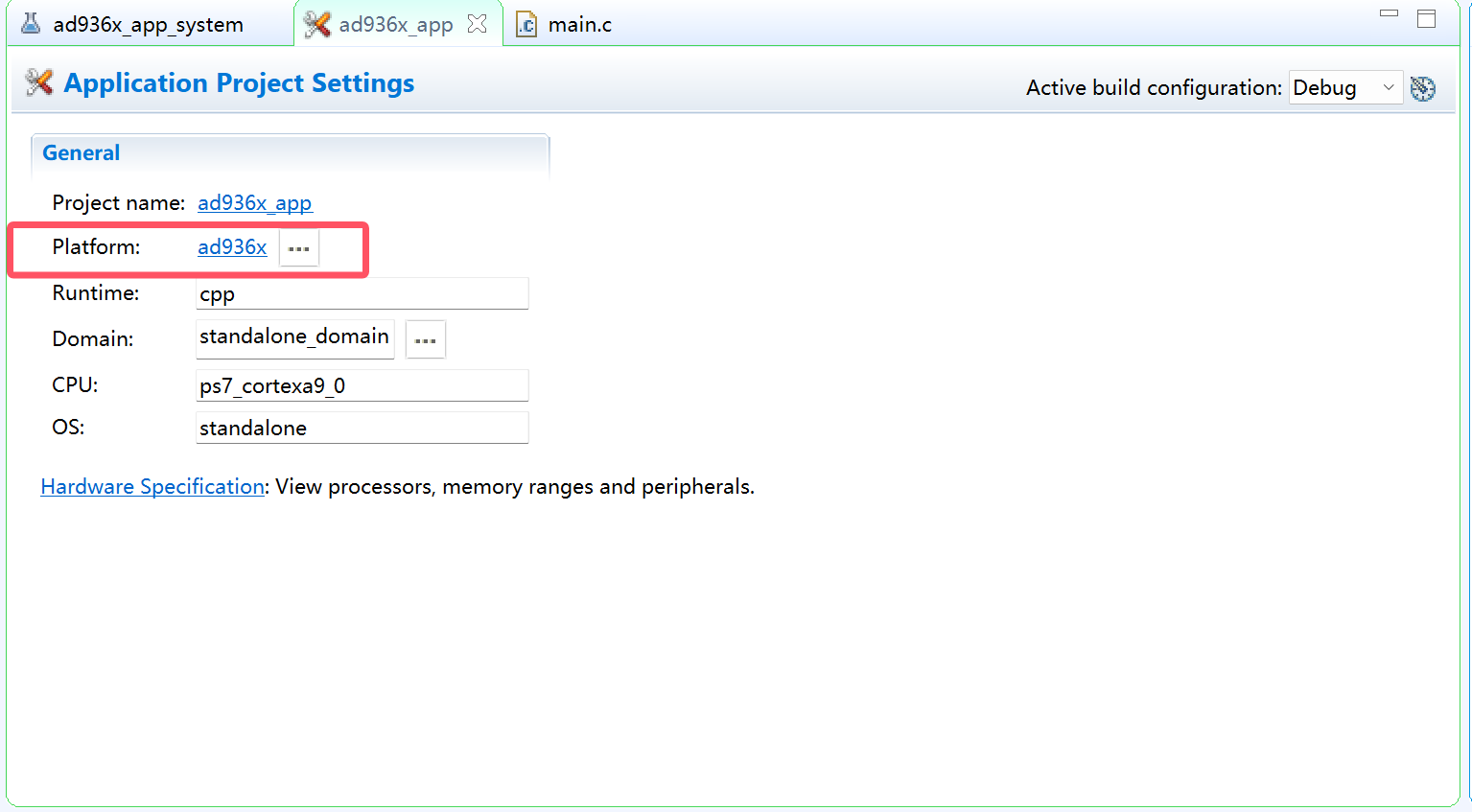

点击...按钮，

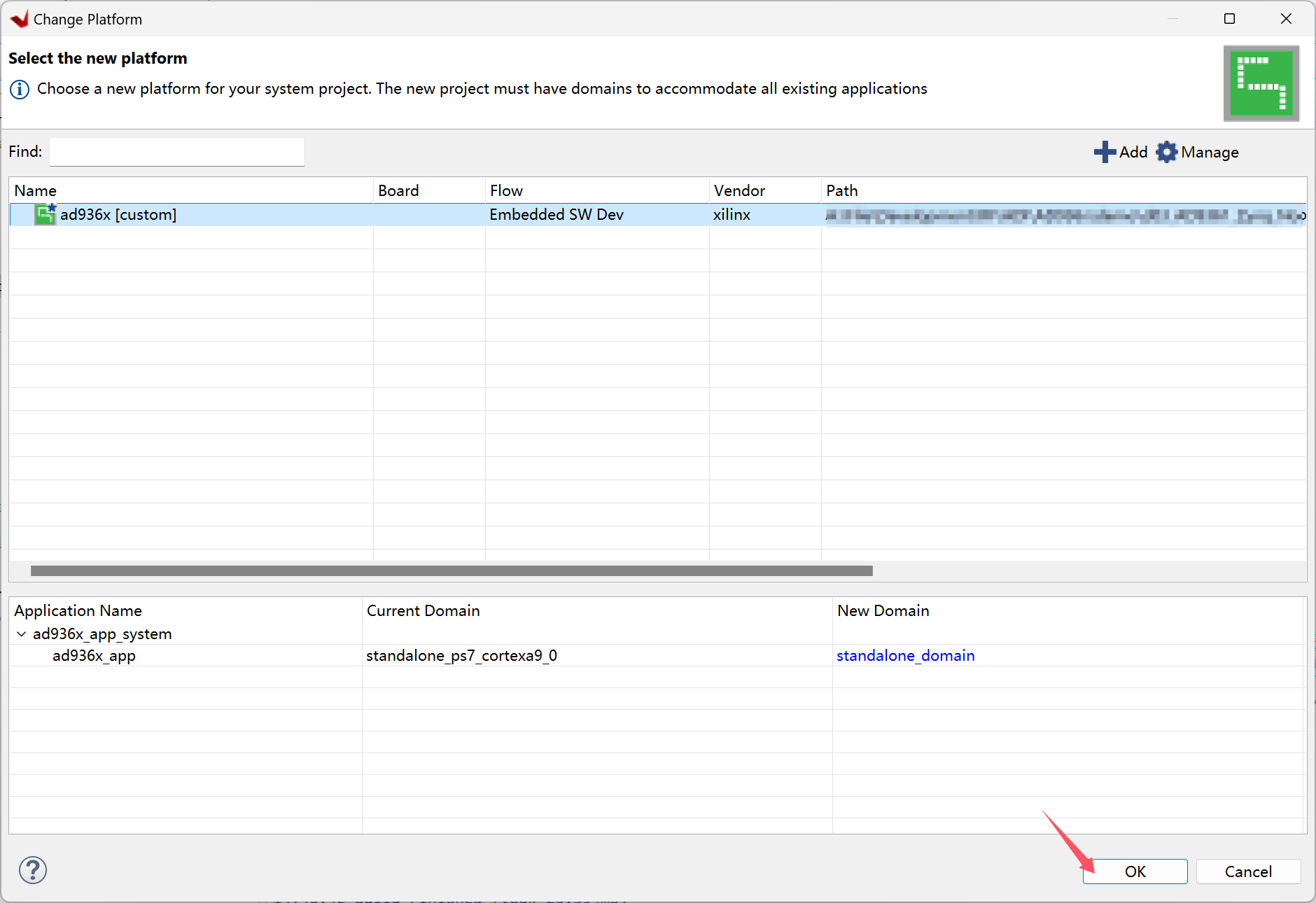

选中刚刚创建的Platform，点击ok，选择yes，

这个时候刚刚的Platfom的红色叉叉也消失了。

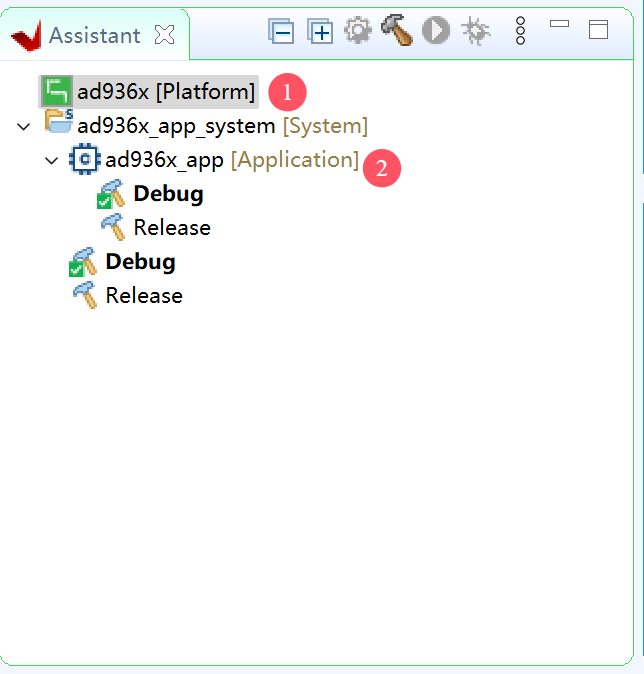

首先右键ad936x [Platform]，点击build，编译后无报错，右键ad936x_app，点击build。

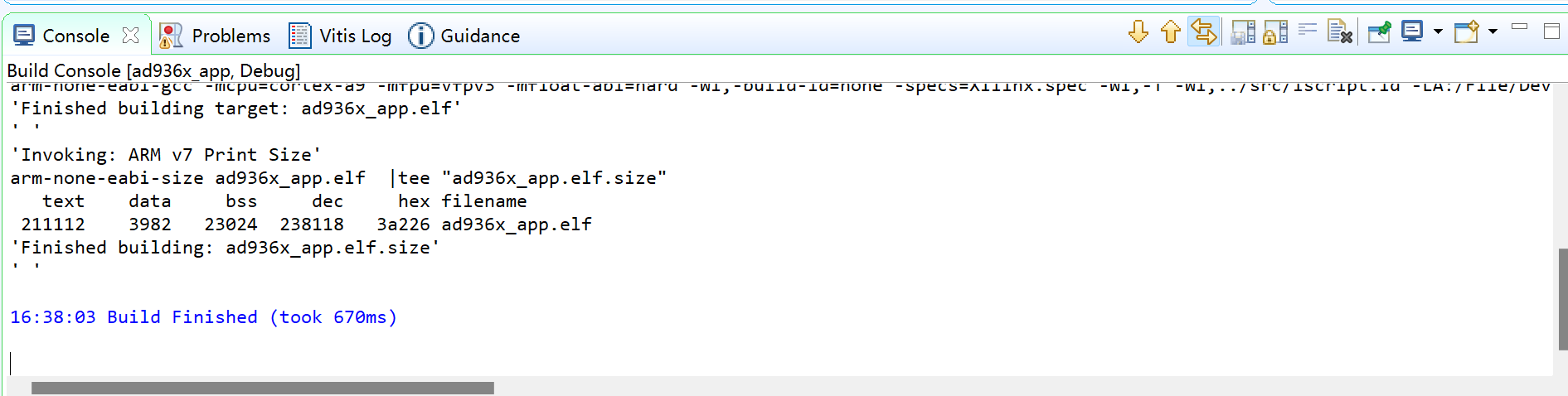

编译无报错如下图，

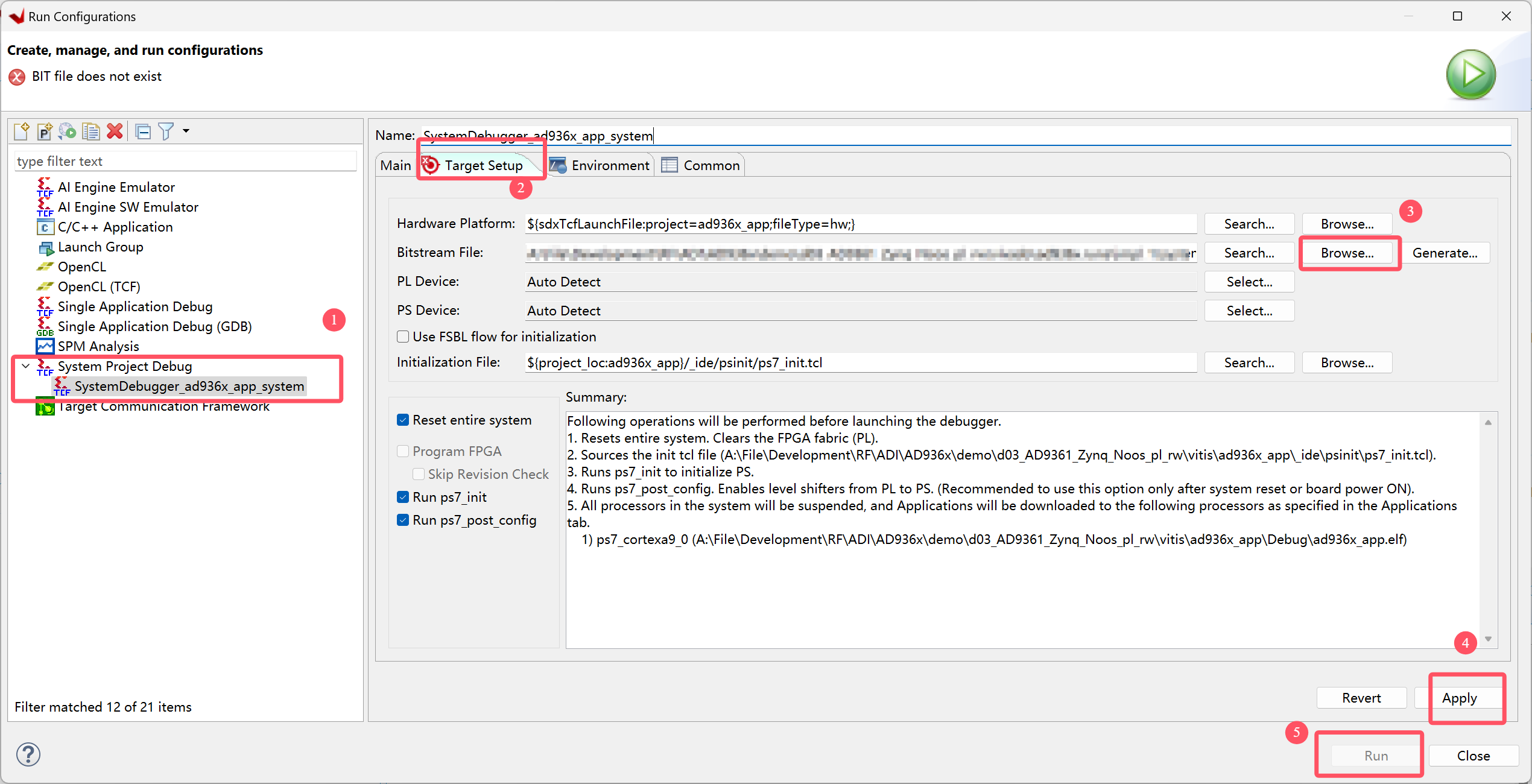

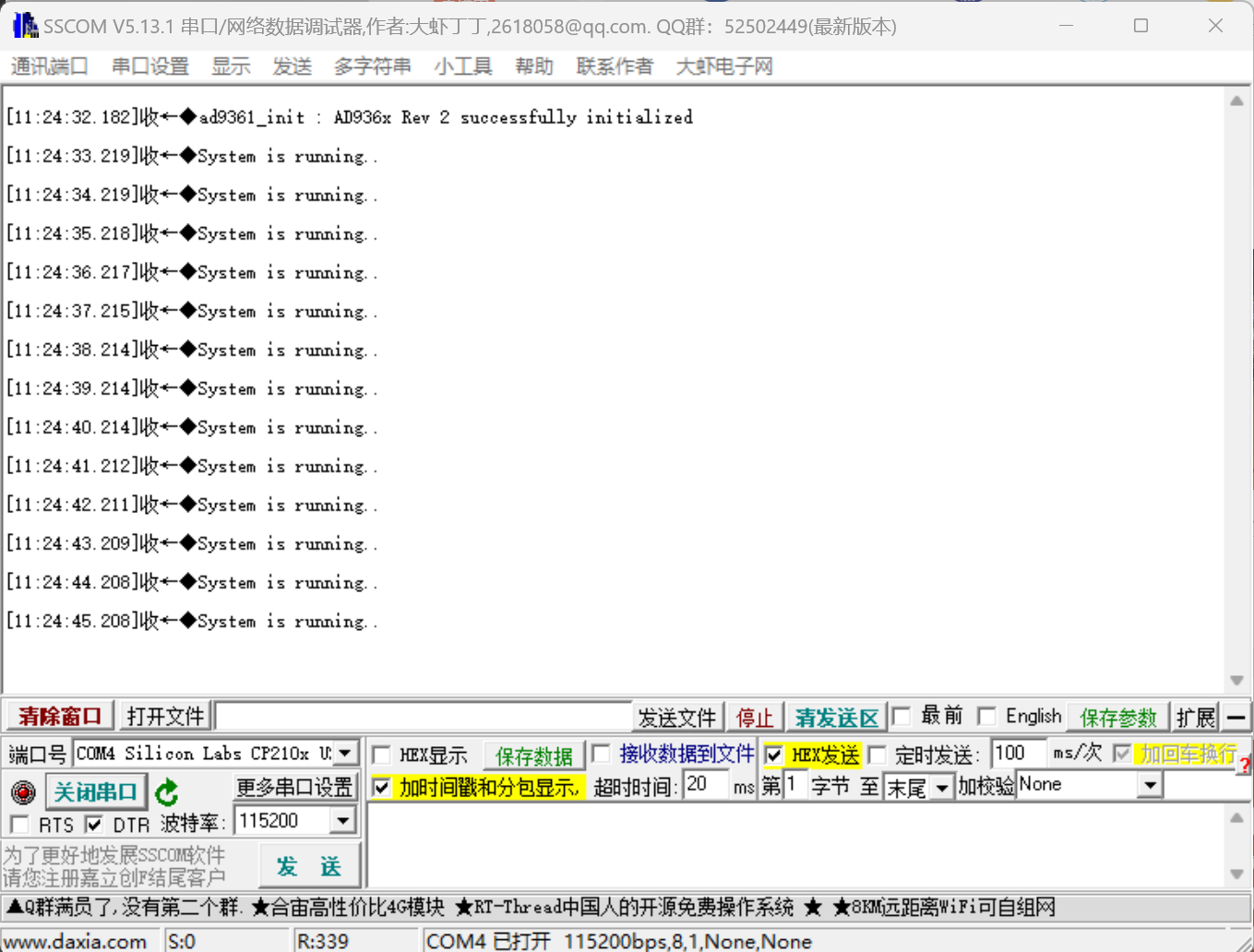

至此，PS端烧录文件与PL端烧录文件都已生成，下载代码到芯片里面就可以实现对AD9361的操作，但是由于工程目录可能发生变化，所以需要修改PL比特文件路径，点击绿色的Run按钮右边的倒三角，点击Run Configurations，按照下图的顺序进入到Bitstream路径选择，Bitstream为PL端的烧录比特文件，路径位于Vivado工程目录下的ad936x.runs/impl_1/system_top.bit，选中之后点击apply，Run之后等待下载完成就可以代码的烧录。

本驱动提供一个测试案例来观测程序是否正常工作，AD9361是否正常收发数据。在PL产生一个正弦波与余弦波，将正弦波送入AD9361通道0的I路，余弦波送入AD9361通到0的Q路，通过连接到通道0的DAC的I路与Q路信号就可以将信号发射出去。将通道0的ADC的I路与Q路信号、通道0的DAC的的I路与Q路信号连接到ILA逻辑调试器上，下载完成之后，观测抓取到的波形，基带收发部分RTL代码如下：

module tx_rx (
    i_clk,
    i_rst_n,
    i_adc_data_i0,
    i_adc_data_q0,
    o_dac_data_i0,
    o_dac_data_q0
);
    input         i_clk;
    input         i_rst_n;
    input  [11:0] i_adc_data_i0;
    input  [11:0] i_adc_data_q0;
    output [11:0] o_dac_data_i0;
    output [11:0] o_dac_data_q0;

    (*mark_debug = "true"*)
    wire [11:0] i_adc_data_i0;
    (*mark_debug = "true"*)
    wire [11:0] i_adc_data_q0;
    (*mark_debug = "true"*)
    wire [11:0] o_dac_data_i0;
    (*mark_debug = "true"*)
    wire [11:0] o_dac_data_q0;

    wire       clk;
    wire       rst_n;

    assign clk   = i_clk;
    assign rst_n = i_rst_n;

    // 初始化完成之后，直接对dac_data_i0,dac_data_q0喂数据就可以达到发送的效果
    // 直接对adc_data_i0，adc_data_q0读取就可以达到接收的效果
    // 产生正弦波测试
    sine_wave u_sine_wave (
        .clk      (clk),
        .dout_sin (o_dac_data_i0[11:4]),
        .dout_cos (o_dac_data_q0[11:4])
    );

    assign o_dac_data_i0[3:0] = 4'b0;
    assign o_dac_data_q0[3:0] = 4'b0;

endmodule

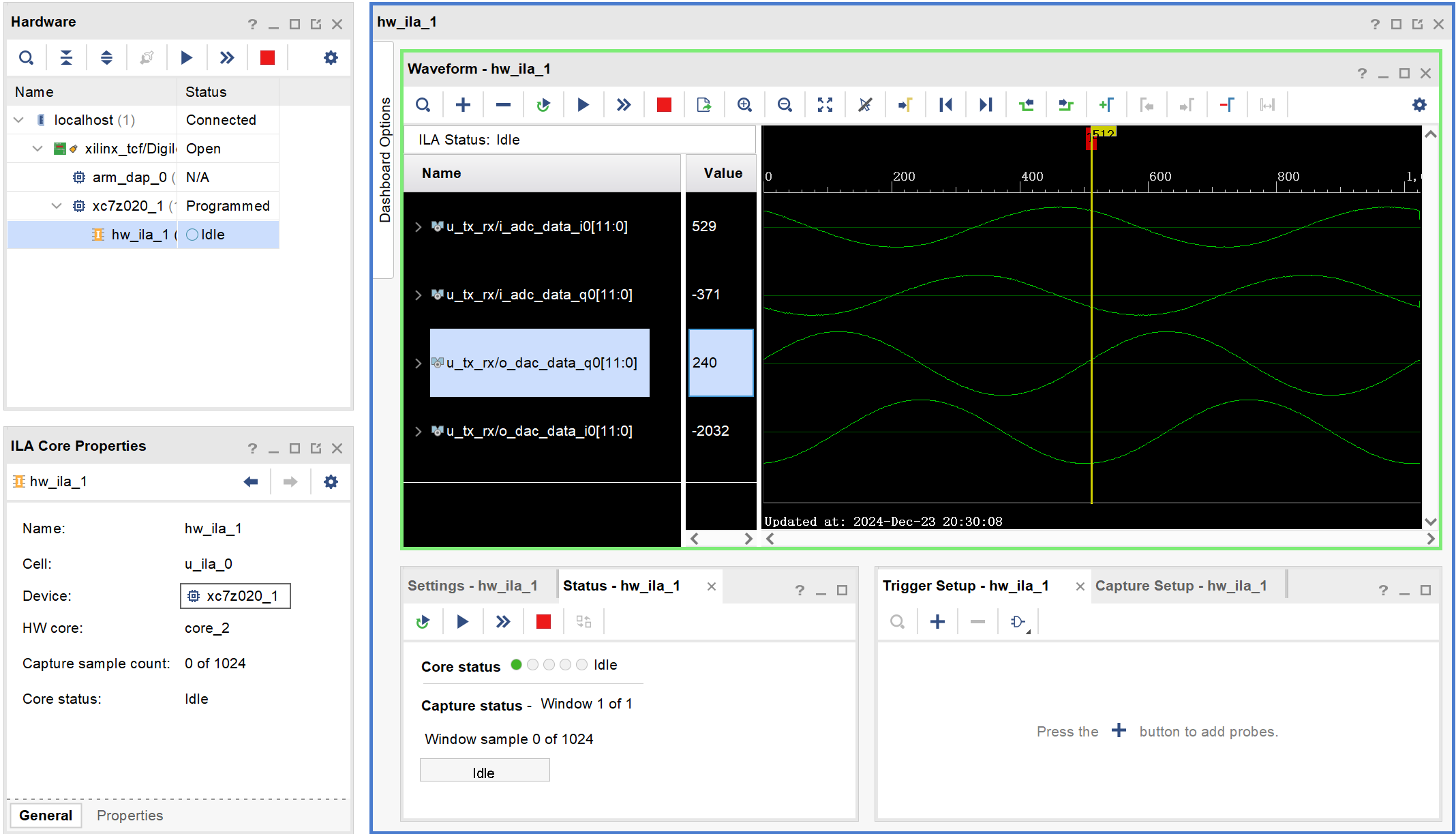

点击open Hardware Manager连接芯片之后（如果连接失败检查一下是否工作在JTAG模式），点击运行触发按键，波形被抓取到并显示在波形框中，其中i_adc_data_i0与i_adc_data_q0为ADC采集到的射频信号，o_dac_data_i0与o_dac_data_q0为DAC发射的正弦波基带信号，如果ADC采集到的信号为标准的正弦波则芯片工作正常。

如果连接芯片后没有出现ILA视图，则在Vivado重新烧录文件，烧录时添加上xxx.ltx文件，烧录后就可以显示出正常波形。

IQ收发操作流程 #

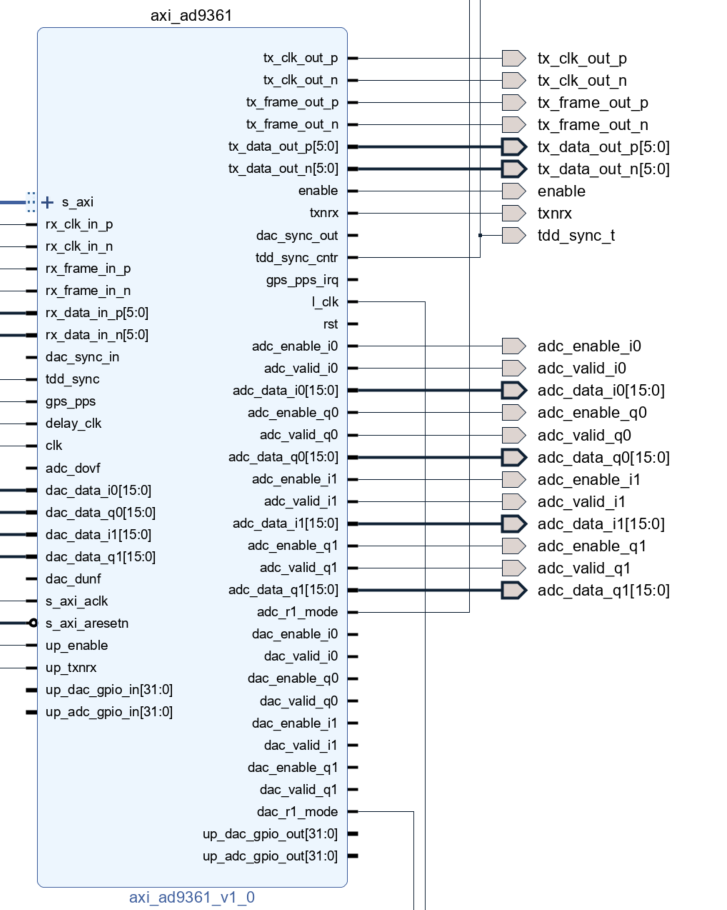

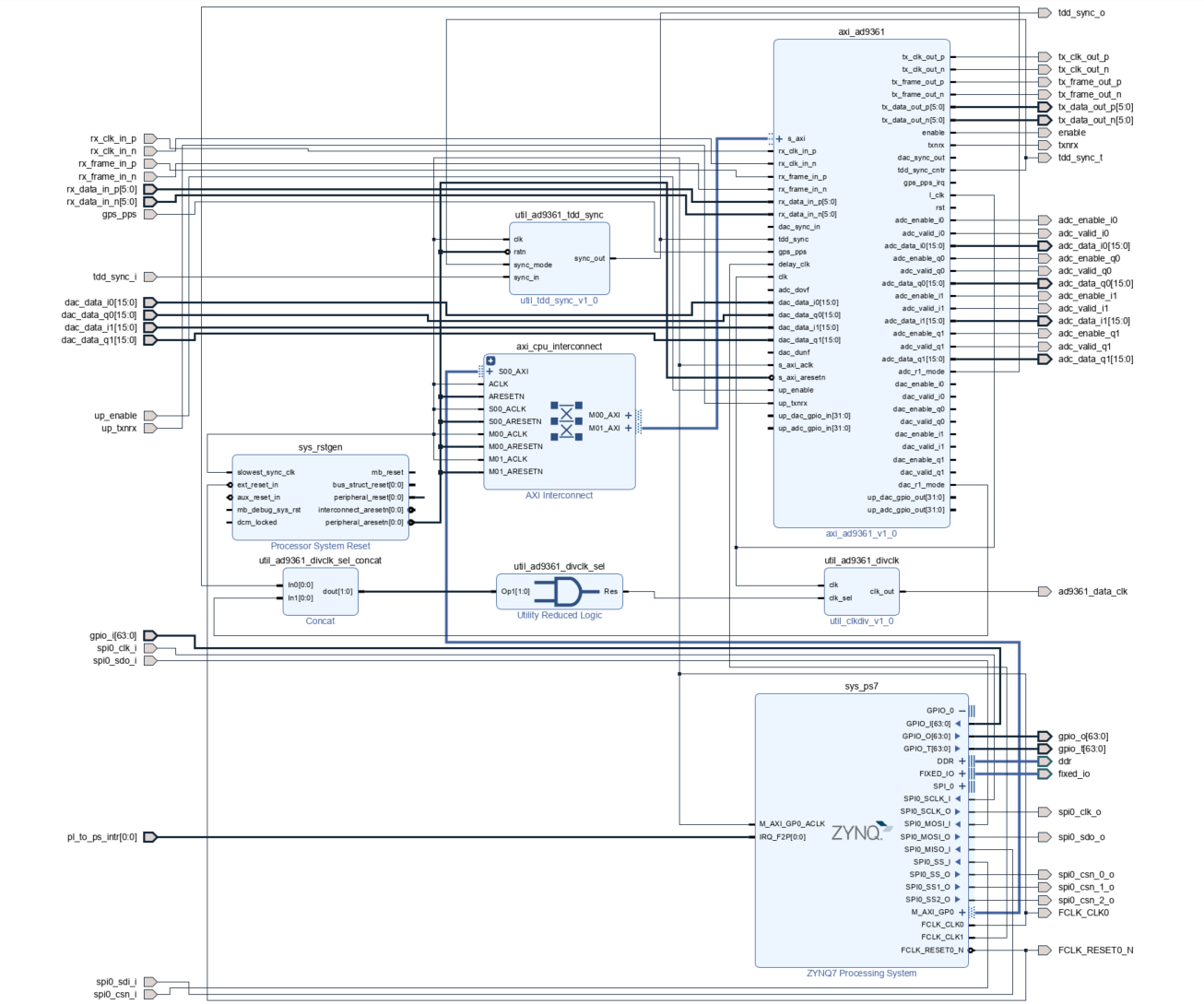

对于大部分基带算法的时候，只需要关注DAC数据接口与ADC数据接口，本驱动暴露出了所有的DAC与ADC数据接口，包括两路ADC的I路与Q路信号，两路DAC的I路与Q路信号，以及ADC的有效信号，用户只需在随AD9361输出的数据时钟读写就可以完成信号的收发，AD9361接口图如下图：

收发示例代码如下：

module tx_rx (
    i_clk,
    i_rst_n,
    i_adc_data_i0,
    i_adc_data_q0,
    o_dac_data_i0,
    o_dac_data_q0
);
    input         i_clk;
    input         i_rst_n;
    input  [11:0] i_adc_data_i0;
    input  [11:0] i_adc_data_q0;
    output [11:0] o_dac_data_i0;
    output [11:0] o_dac_data_q0;

    (*mark_debug = "true"*)
    wire [11:0] i_adc_data_i0;
    (*mark_debug = "true"*)
    wire [11:0] i_adc_data_q0;
    (*mark_debug = "true"*)
    wire [11:0] o_dac_data_i0;
    (*mark_debug = "true"*)
    wire [11:0] o_dac_data_q0;

    wire       clk;
    wire       rst_n;

    assign clk   = i_clk;
    assign rst_n = i_rst_n;

	// DAC发射测试
    // 初始化完成之后，直接对dac_data_i0,dac_data_q0喂数据就可以达到发送的效果
    // 直接对adc_data_i0，adc_data_q0读取就可以达到接收的效果
    // 产生正弦波测试
    sine_wave u_sine_wave (
        .clk      (clk),
        .dout_sin (o_dac_data_i0[11:4]),
        .dout_cos (o_dac_data_q0[11:4])
    );

    reg [11:0] adc_data_i;
    reg [11:0] adc_data_q;
	// ADC接收测试
	// 直接读取ADC数据接口的值
    always @(posedge clk) begin
		adc_data_i <= i_adc_data_i0;
		adc_data_q <= i_adc_data_q0;
    end

    assign o_dac_data_i0[3:0] = 4'b0;
    assign o_dac_data_q0[3:0] = 4'b0;

endmodule

其中AD9361输出时钟频率与PS的配置有关，默认状态下在1r1t的时钟频率为30.72MHz，在2r2t的时钟频率为61.44MHz。

针对PS端对AD9361的配置，可以参考ADI No-Os官方的操作文档，链接为： AD9361 No-OS Software

创建Vitis工程 #

创建工程的流程非常简单，具体流程为：

将ad936x.xsa复制到ad936x.sdk文件夹下
打开Vitis，选择workspace路径为该路径

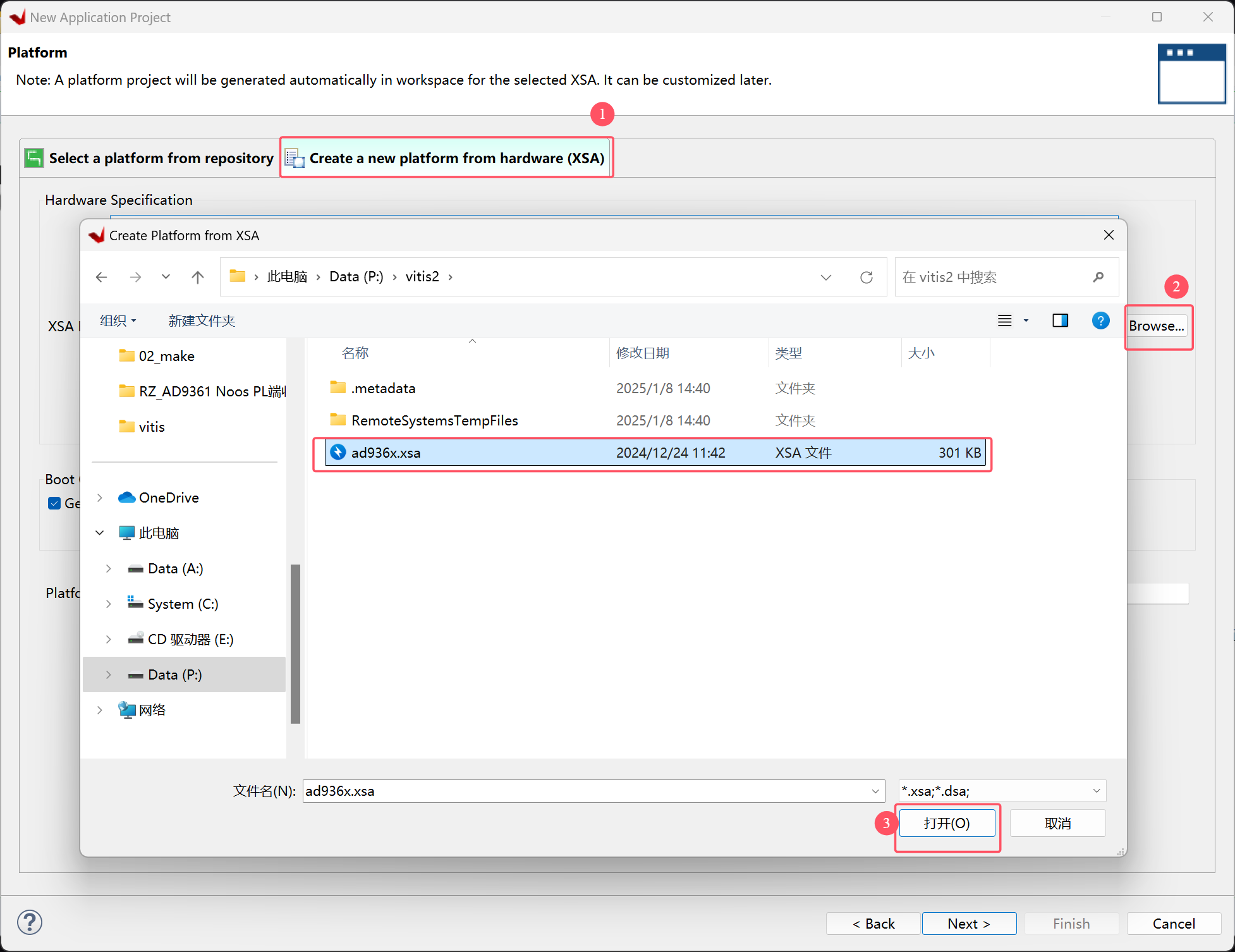

点击Create Application Project-Create a new platform from hardware，选中文件夹下面的ad936x.xsa文件
设置Application project name（工程名称），点击next-next-Empty Application(C)-Finish

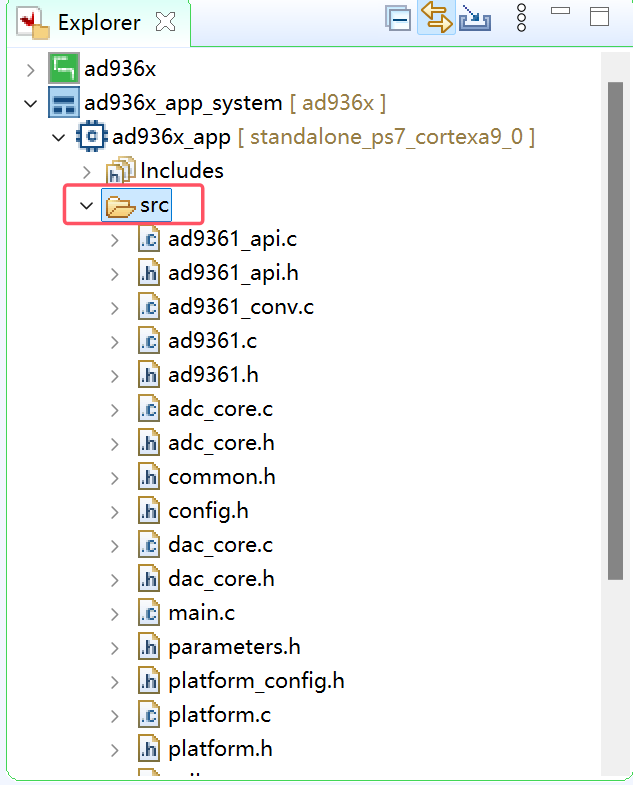

复制工程目录下src的所有.c与.h文件，粘贴到创建Vitis工程下的src目录下

编译工程，无报错代表工程编译成功，按照这里的步骤进行后续测试操作。

资源获取 #

知识付费，整套工程售价199元，购买方式：

vx：RonyzBrown
咸鱼：购买链接

此外，本人可以承接FPGA、嵌入式软硬件设计、射频通信系统设计，欢迎沟通交流。
